Hochspannung im Griff: Wie Eddicy-Schütze für Sicherheit und Performance in Prüfständen sorgen
Schon als Kinder lernen wir: Eine gute Entscheidung basiert auf verlässlichen Informationen. Und egal, ob es sich um private Kaufentscheidungen oder geschäftliche Investitionen handelt und ob wir uns auf Kundenmeinungen, unabhängige Testberichte, Zertifizierungen oder Produktbewertungen verlassen: Am Ende wollen wir sicher sein, dass das Produkt hält, was es verspricht.
Hersteller und Zulieferer sind für die Qualität und Sicherheit ihrer Produkte verantwortlich. In Industrien, in denen Ausfälle gravierende Konsequenzen haben können, ist die umfassende Prüfung von Produkten nicht nur technische Notwendigkeit, sondern auch gesetzlich erforderlich, um Sicherheits- und Qualitätsvorschriften zu erfüllen.
Der weltweite Trend zur Elektrifizierung und der zunehmende Einsatz mobiler und stationärer Batteriesysteme verändert ganze Industrien – von der Automobilbranche über die Energiewirtschaft bis hin zur industriellen Automatisierung. Damit neue elektrische Lösungen sicher und zuverlässig eingesetzt werden können, sind strenge Tests sowohl in Entwicklungs- als auch in End-of-Line-Prüfständen erforderlich, um Leistungsfähigkeit, Sicherheit und regulatorische Anforderungen zu gewährleisten.

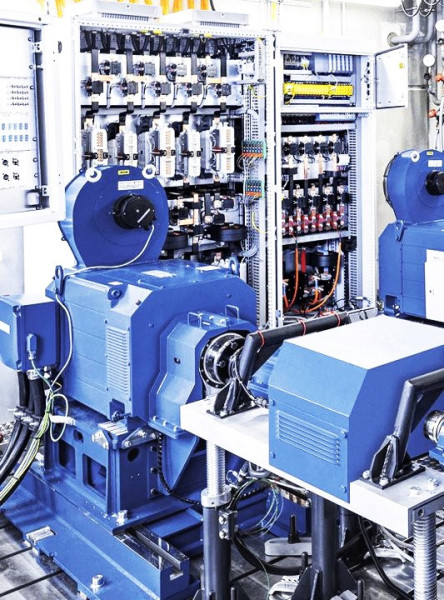

Prüfstände: Unverzichtbar für den Erfolg der Elektrifizierung
Herausforderungen wie hohe Spannungen, hohe Frequenzen, komplexe thermische Lasten und das Verhalten von Systemen im Fehlerfall machen die Elektrifizierung zu einer ingenieurtechnischen Herausforderung. Um elektrische Komponenten, Leistungselektronik und gesamte Systeme sicher zu validieren, sind umfassende Tests unter realen Bedingungen erforderlich. Dies erfordert Prüfstände, die modular und flexibel an wachsende Leistungsanforderungen angepasst werden können: Da Elektrofahrzeuge und Energiespeichersysteme mit Spannungen von bis zu 1.500 V und Strömen im Kiloampere-Bereich arbeiten, müssen Prüfstände auch extreme Bedingungen sicher bewältigen.
Prüfstände, also Systeme zur Überprüfung der Funktion und der definierten Parameter eines Prüfobjektes, benötigen leistungsstarke Schütze und Relais, um verschiedene Messinstrumente, Stromquellen und Lasten zu verbinden sowie im Notfall das gesamte System sicher abzuschalten. Besonders in der E-Mobilität, Batterietechnologie und weiteren Energieanwendungen müssen Lichtbögen zuverlässig gelöscht, der Ausfall der Isolierung verhindert und thermische sowie Kurzschlussströme bei Hochleistungstests sicher bewältigt werden.
Prüfstand-Schütze: Was macht sie besonders?
Warum reicht ein herkömmlicher Schütz nicht aus, um in einem Prüfstand die sichere Leistungssteuerung zu gewährleisten? Weil Prüfstandskomponenten außergewöhnliche Sicherheitsstandards und spezielle Anforderungen erfüllen müssen. An erster Stelle steht die Robustheit der Prüftechnik, da Wartungseingriffe meist kompliziert und aufwendig sind. Verständlicherweise bevorzugen Anwender daher elektromechanische Komponenten, die nach der Installation dauerhaft und zuverlässig arbeiten. Eine hohe Kurzschlussfestigkeit, um das Verschweißen von Kontakten und damit blockierte Schütze zu verhindern, ist ebenso essenziell wie die Spiegelkontakt-Rückmeldung gemäß IEC 60947-4-1. Darüber hinaus müssen Schütze für einen breiten Strom- und Spannungsbereich ausgelegt sein, der über die üblichen Werte klassischer Industrieanwendungen hinausgeht. Vor allem aber müssen sie eine sichere Steuerung der Prüfobjekte gewährleisten, den Schutz des Bedienpersonals sicherstellen und die langfristige Einsatzfähigkeit des Prüfsystems auch im Fehlerfall garantieren.
Für Anwendungen in den Bereichen Energie und E-Mobilität setzen Schaltbau-Kunden auf eine breite Palette an leistungsstarken Schützen. Diese zeichnen sich durch eine extrem niedrige Kontaktresistenz für eine geringe Wärmeentwicklung aus und ermöglichen hohe thermische Ströme. Zudem bieten sie eine exzellente Isolationsspannung von bis zu 4.800 V sowie Hilfskontakte mit sicherer Öffnungs- und Schließfunktion oder Spiegelkontakte für eine zuverlässige Rückmeldung gemäß IEC 60947-4-1, Anhang F. Dank ihrer hohen bidirektionalen Schaltfähigkeit eignen sie sich ideal für die präzise Analyse von Lade- und Entladezyklen sowie für Energiesimulationen mit Netzanschluss. Zudem sorgt ihr offenes Löschkammerdesign für eine besonders robuste Bauweise, während widerstandsfähige Kontaktspitzen das Risiko eines Kontaktverschweißens auf ein Minimum reduzieren.
Sichere und zuverlässige Schalttechnik für Prüfstände mit Eddicy
Unser Eddicy-Schütz-Portfolio bietet herausragende Sicherheit und Leistung für zahlreiche Anwendungen in der E-Mobilität und im Energiebereich. Dank einer breiten Auswahl an Baureihen – darunter CP, 320, 310, 300 und C303 – decken wir ein breites Spektrum ab und liefern sowohl standardisierte als auch hochgradig spezialisierte Lösungen für anspruchsvolle Testumgebungen.
Ob hohe Ströme oder hohe Spannungen – unsere Schütze sind für den Einsatz von 10 bis 2000 A und 24 V bis 3000 V konzipiert und eignen sich sowohl für AC- als auch DC-Lasten. Jede Serie zeichnet sich durch eine besonders widerstandsfähige Bauweise aus, die maximale Zuverlässigkeit, Effizienz und Leistung unter herausforderndsten Bedingungen garantiert.
Ob anspruchsvolle Testumgebungen, kundenspezifische Lösungen für extrem hohe Spannungen oder besondere Sicherheits- und mechanische Anforderungen – unsere Produkte lassen sich individuell anpassen. Selbst die komplexesten oder ungewöhnlichsten Anfragen sind für uns eine willkommene Herausforderung.
